活火山の3D画像 三瓶山
三瓶山は北西-南東方向に約6km、北東-南西に約5kmのカルデラと、カルデラ内の溶岩円頂丘群から構成されます。最大標高は男三瓶山の1125.8mです。1万年前以降4回の活動が確認されており、最新の活動は約1400年前と考えられています（福岡・松井・2000）。

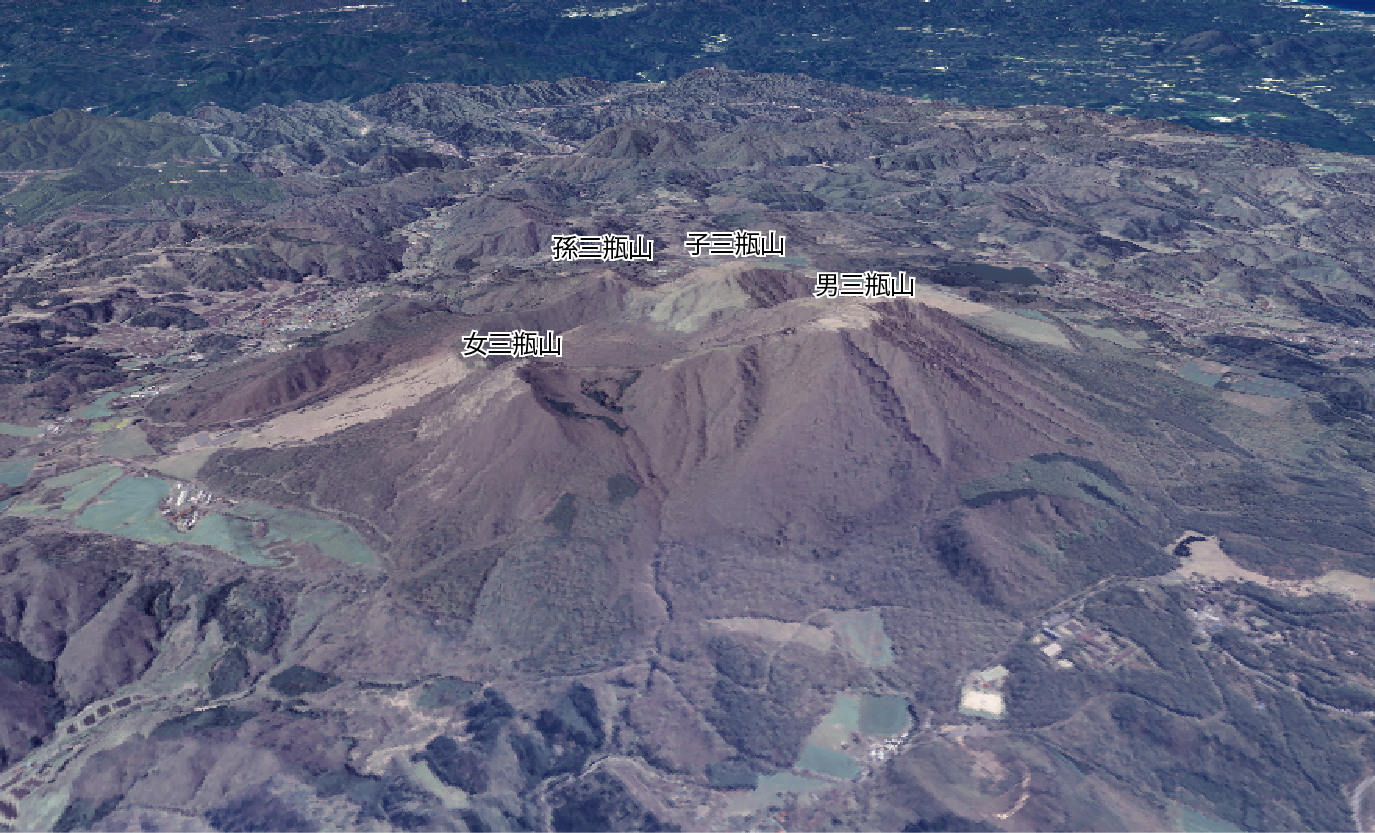

■ 三瓶山の3D画像 三瓶山の南東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

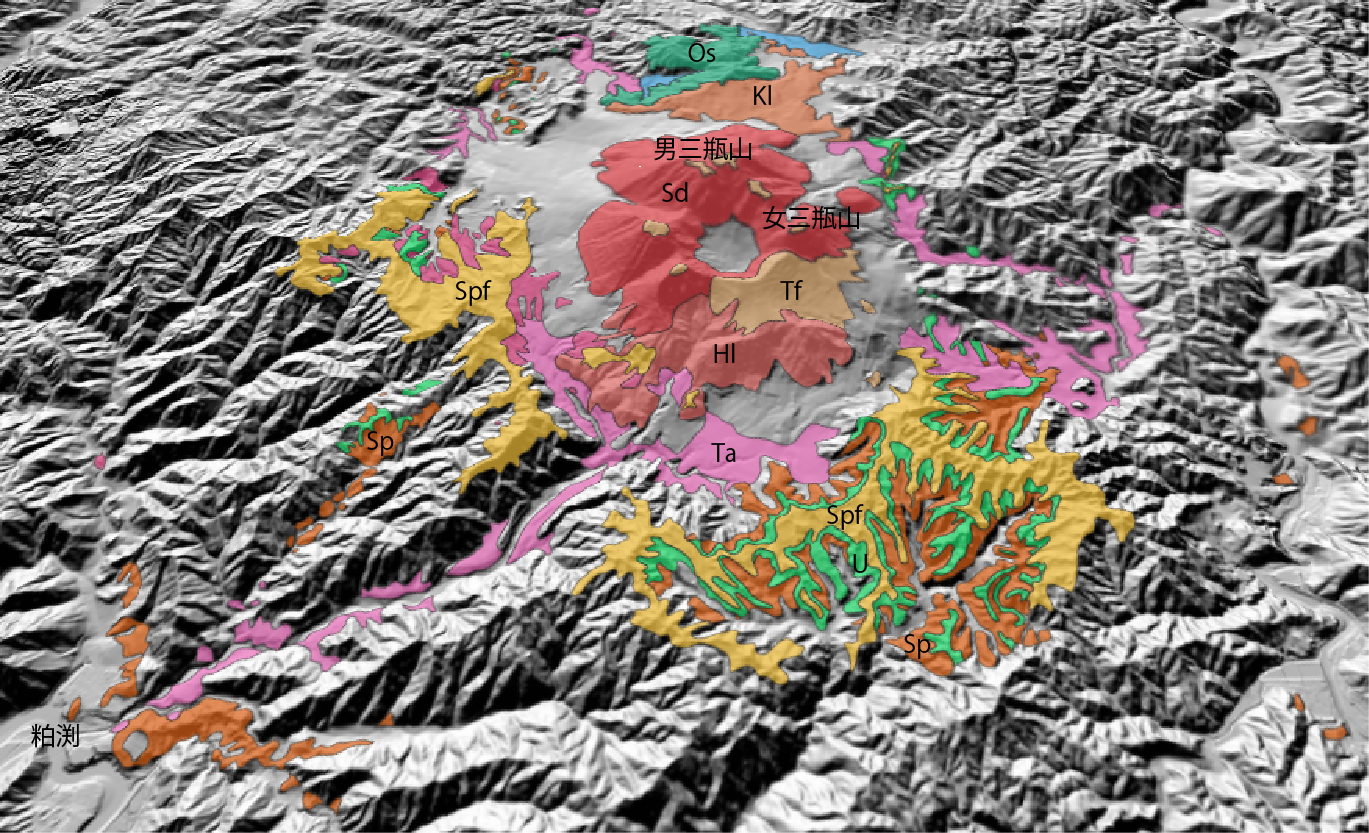

■ 三瓶山の3D地質図 三瓶山の南東側から見た画像になります。
Tf:太平山降下火砕堆積物、Ta：太平山火砕流堆積物Sd：三瓶円頂丘溶岩、Kl：北の原溶岩、Tp：多根火砕流堆積物、Spf：三瓶降下軽石堆積物
Op:小田火砕流堆積物及び小田ベースサージ堆積物、Hl：日影山溶岩、U：上山ベースサージ堆積物
Sp:三瓶降下火山灰層・三瓶火砕流堆積物及び三瓶ベースサージ堆積物
地質図は服部ほか（1983）をデジタル化しました。
標高モデルはASTER GDEMを用いました。

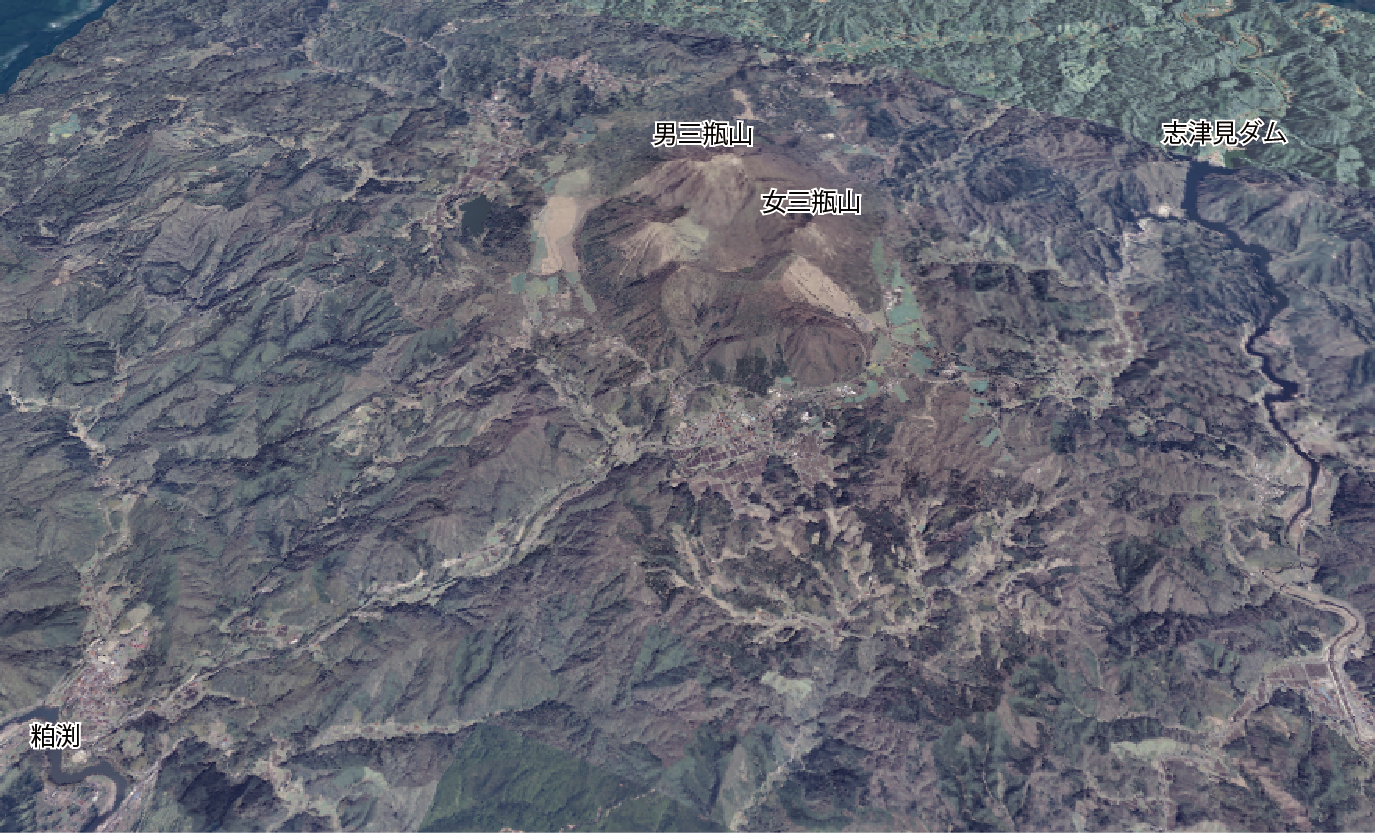

■ 三瓶山の3D画像 三瓶山の北東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
引用文献
服部仁・鹿野和彦・ 鈴木隆介・ 横山勝三・ 松浦浩久・ 佐藤博之（1983）5万分の1地質図幅「三瓶山」．地質調査所
福岡孝・松井整司（2000）三瓶火山の山頂火山灰について．島根大学地球資源環境学研究報告，19，27-29．
