活火山の3D画像 由布岳
由布岳は成層火山と溶岩円頂丘からなる小型の火山で、最高標高は1583.3mです。由布岳の活動開始は3万年前以前と考えられていますが詳しい年代は分かっていません。由布岳の最新活動は約2000年前で、溶岩、火砕流、岩屑なだれの流出がありましたが、それ以降の活動の記録はありません。

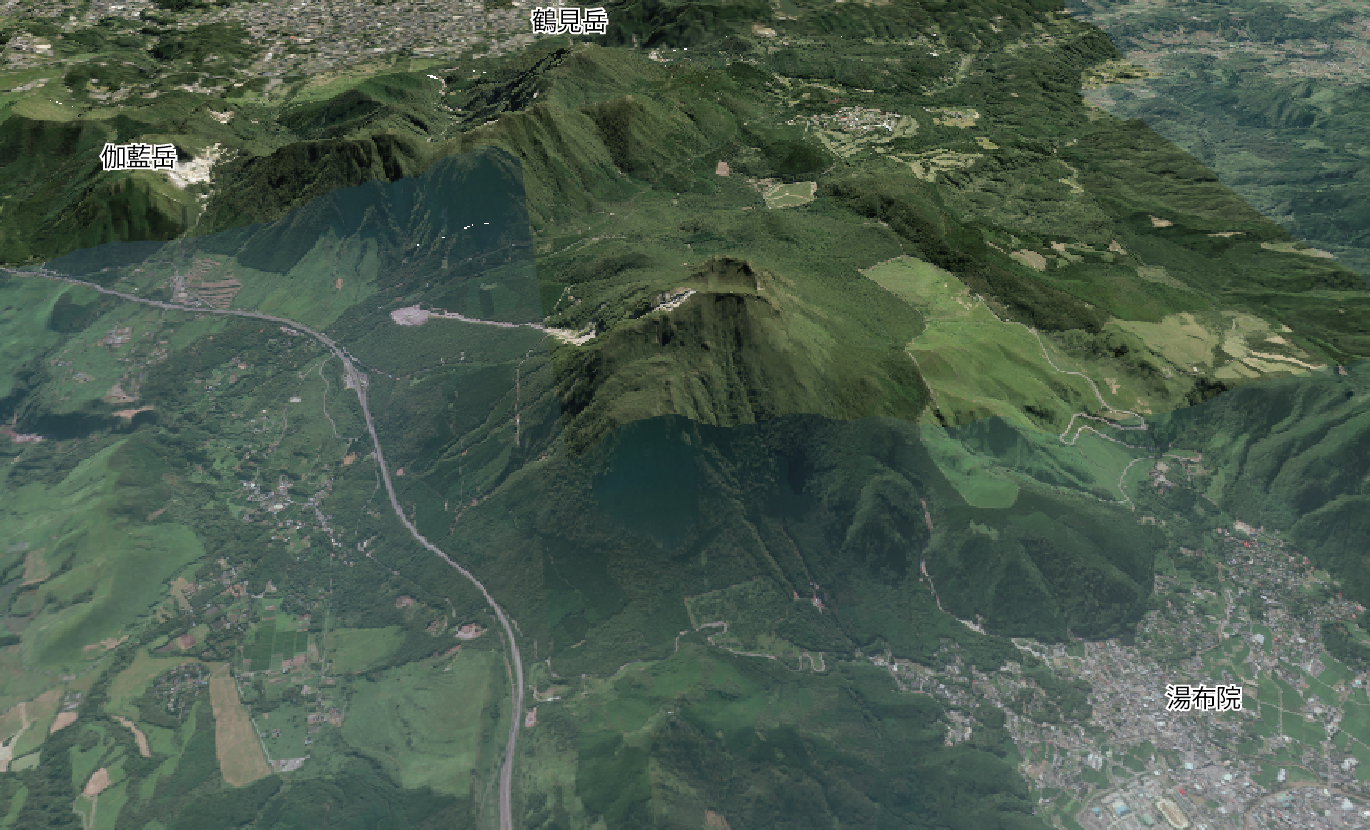

■ 由布岳の3D画像 由布岳の西側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

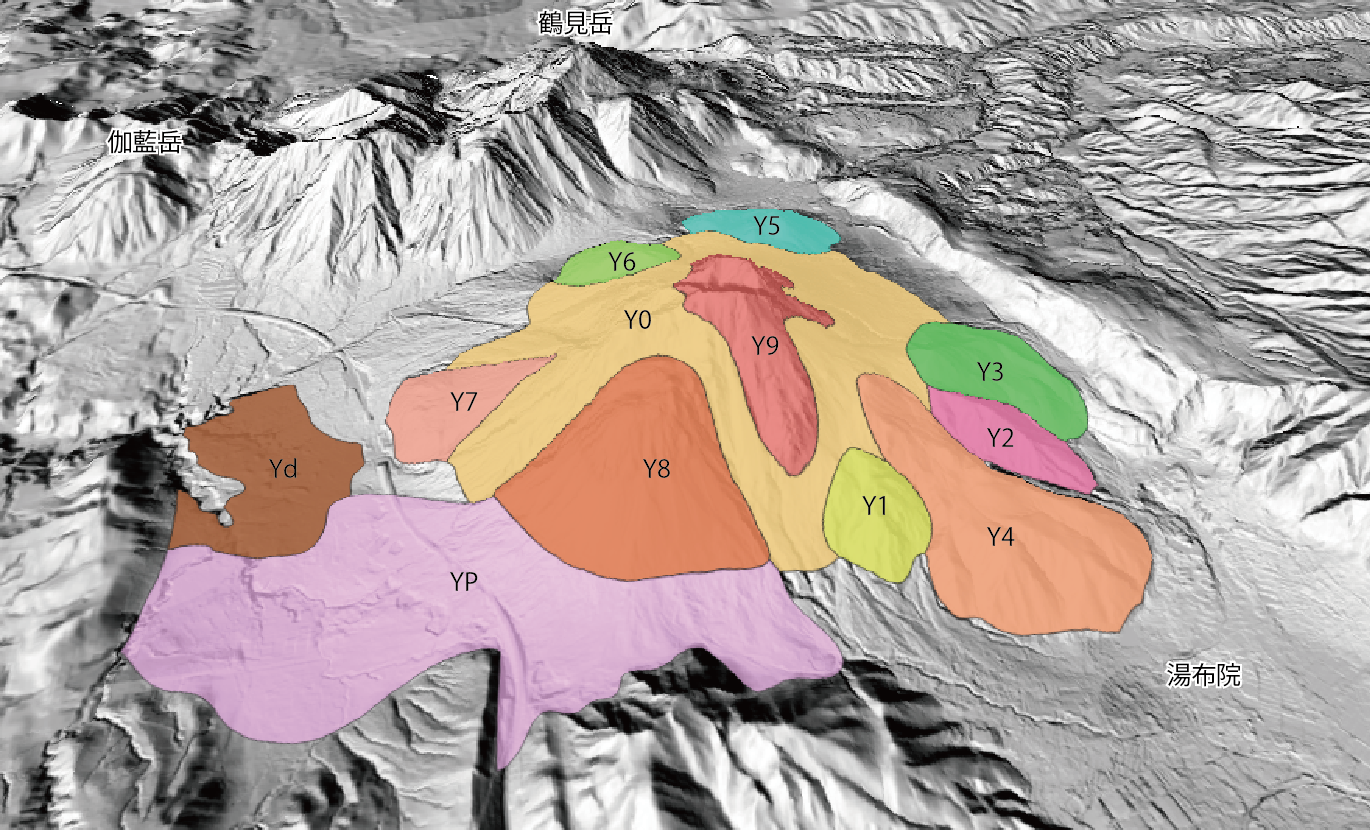

■ 由布岳の3D地質図 星住ほか（1988）による 由布岳の西側から見た画像になります。
Y0：主火山体噴出物、Y1-Y8：側火山溶岩、Yd：塚原岩屑なだれ堆積物、Yp:池代火砕流堆積物、Y9:山頂溶岩
地質図は星住ほか（1988）をデジタル化したデータを用いました。 標高モデルはASTER GDEMを用いました。

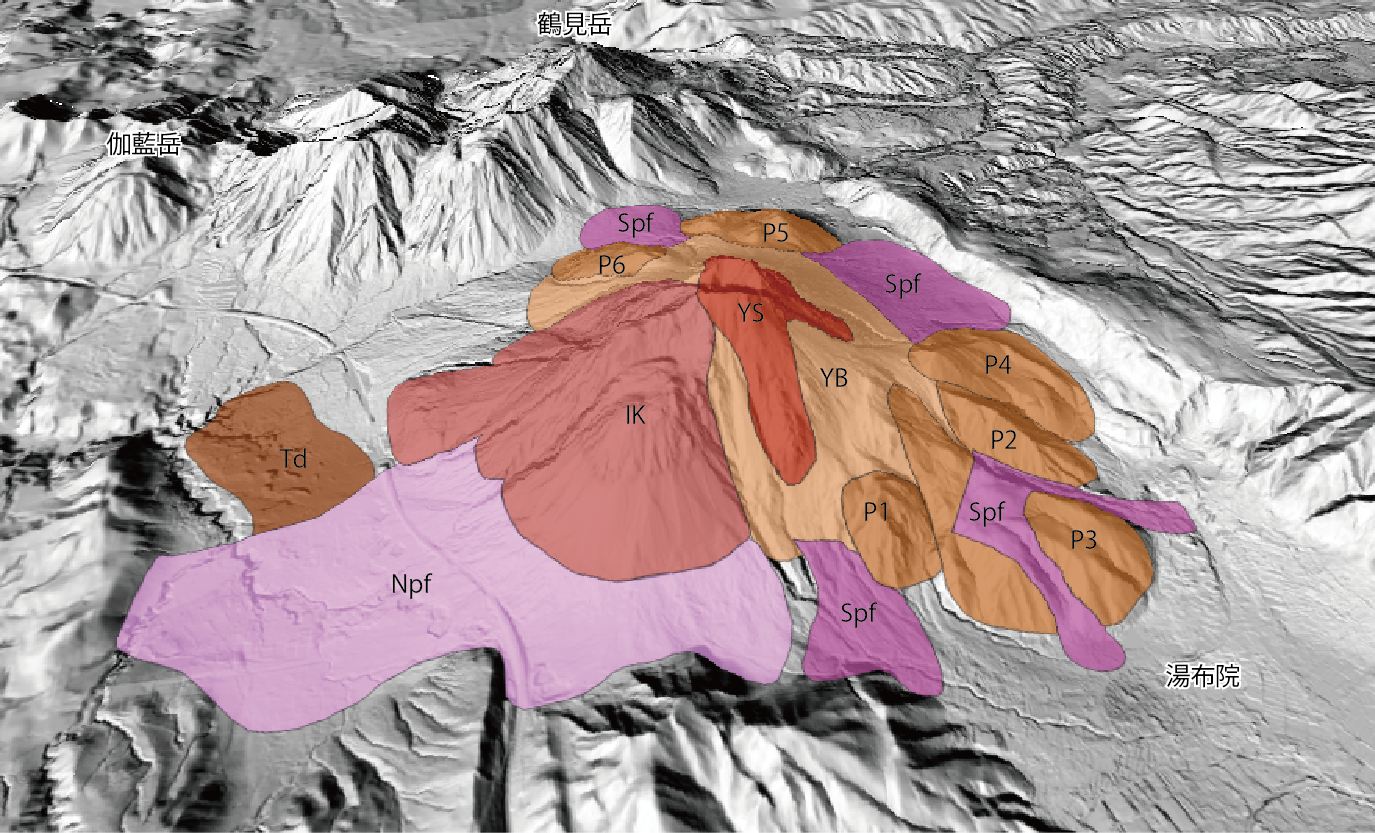

■ 由布岳の3D地質図 藤沢ほか（2001）による 由布岳の西側から見た画像になります。
YB：由布岳主火山体溶岩、P1-P6：側火山溶岩、IK：池代溶岩、YS：由布岳山頂溶岩、Td：塚原岩屑なだれ堆積物、Npf：由布北麓火砕流堆積物、Spf：由布南麓火砕流堆積物
2200年前の噴火で池代溶岩（IK）の噴出、塚原岩屑なだれ（Td）、由布北麓火砕流（Npf）、由布南麓火砕流（Spf）の流出が行われたとされています。
地質図は藤沢ほか（2001）をデジタル化しました。 標高モデルはASTER GDEMを用いました。

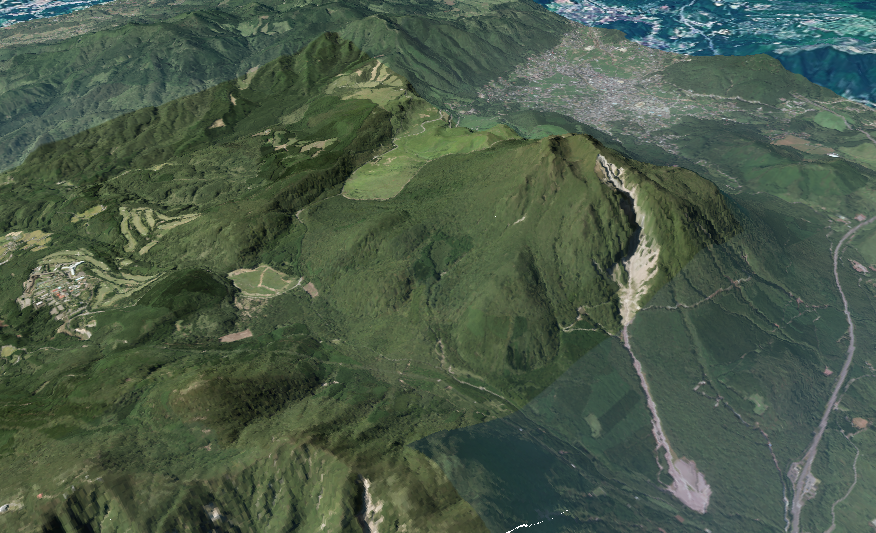

■ 由布岳の3D画像 由布岳の北東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

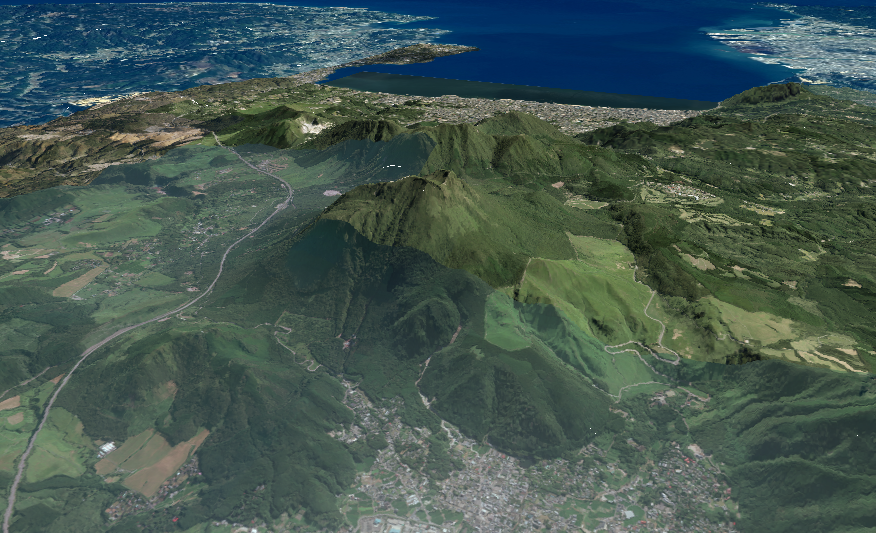

■ 由布岳の3D画像 由布岳の南西側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
引用文献
小林哲夫（1984）由布・鶴見火山の地質と最新の噴火活動．地質学論集，24，93-108．
藤沢康弘・上野宏共・小林哲夫（2001）火砕堆積物の堆積温度からみた由布火山の2.2ka 噴火．火山，46，187-203．
星住英夫・小野晃司・三村弘二・野田徹郎(1988)５万分の１地質図幅「別府」，地質調査所
５万分の１地質図幅「別府」ベクトルデータ（バージョンv01）産業技術総合研究所地質調査総合センター，https://gbank.gsj.jp/datastore/
