活火山の3D画像 鶴見岳・伽藍岳
別府市街の西方には溶岩ドームが南北に連なり、伽藍岳はその最北に、鶴見岳は最南に位置しています。鶴見岳の標高は1375m、伽藍岳の標高は1045.4mです。鶴見岳・伽藍岳は3.5-3万年以前には活動を開始していたと考えられています。 鶴見岳は7300年前以前に山頂付近の溶岩流を流出する噴火がありましたが、それ以降の詳しい活動は明らかになっていません。伽藍岳は771（宝亀3）年、867（貞観9）年に水蒸気噴火があり、近年では1995年に泥火山が形成されるなど活動が活発です。

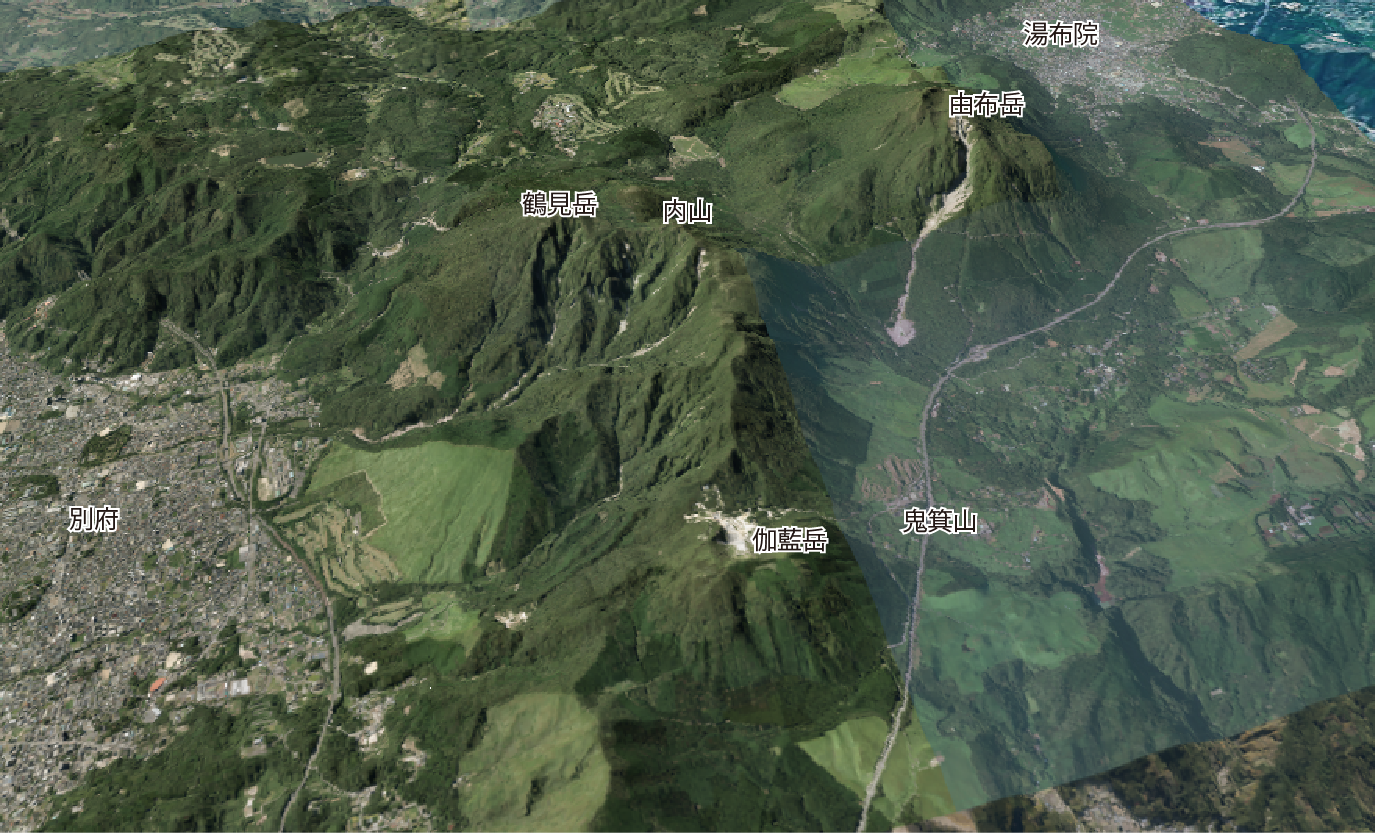

■ 鶴見岳・伽藍岳の3D画像 鶴見岳・伽藍岳の北側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

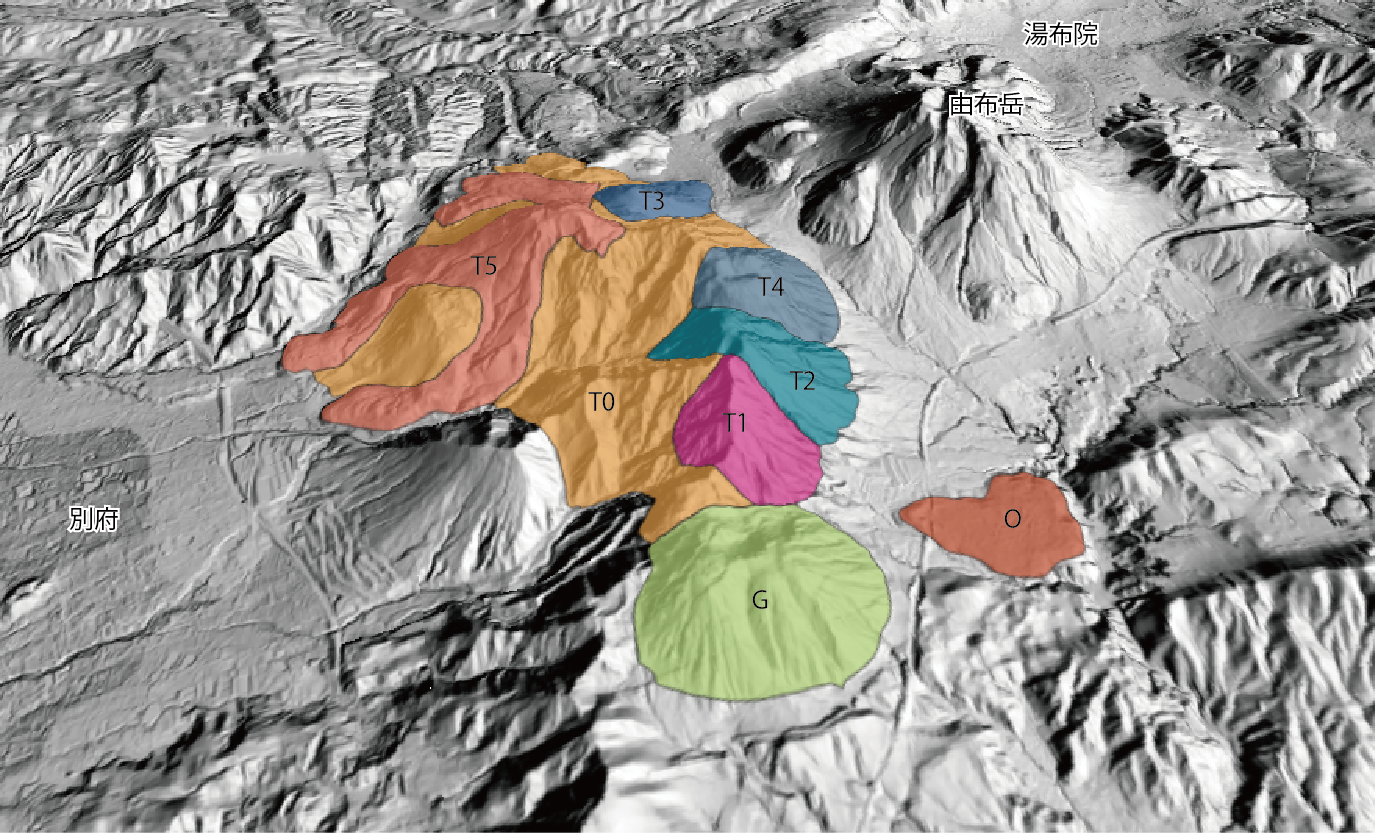

■ 鶴見岳・伽藍岳の3D地質図 鶴見岳・伽藍岳の北側から見た画像になります。
鶴見岳火山
T0：主火山体噴出物、T1-T4：溶岩円頂丘群、T5：山頂溶岩
伽藍岳火山
G：溶岩
鬼箕山火山
O：溶岩・スコリア及び火山弾
地質図は星住ほか（1988）をデジタル化したデータを用いました。 標高モデルはASTER GDEMを用いました。

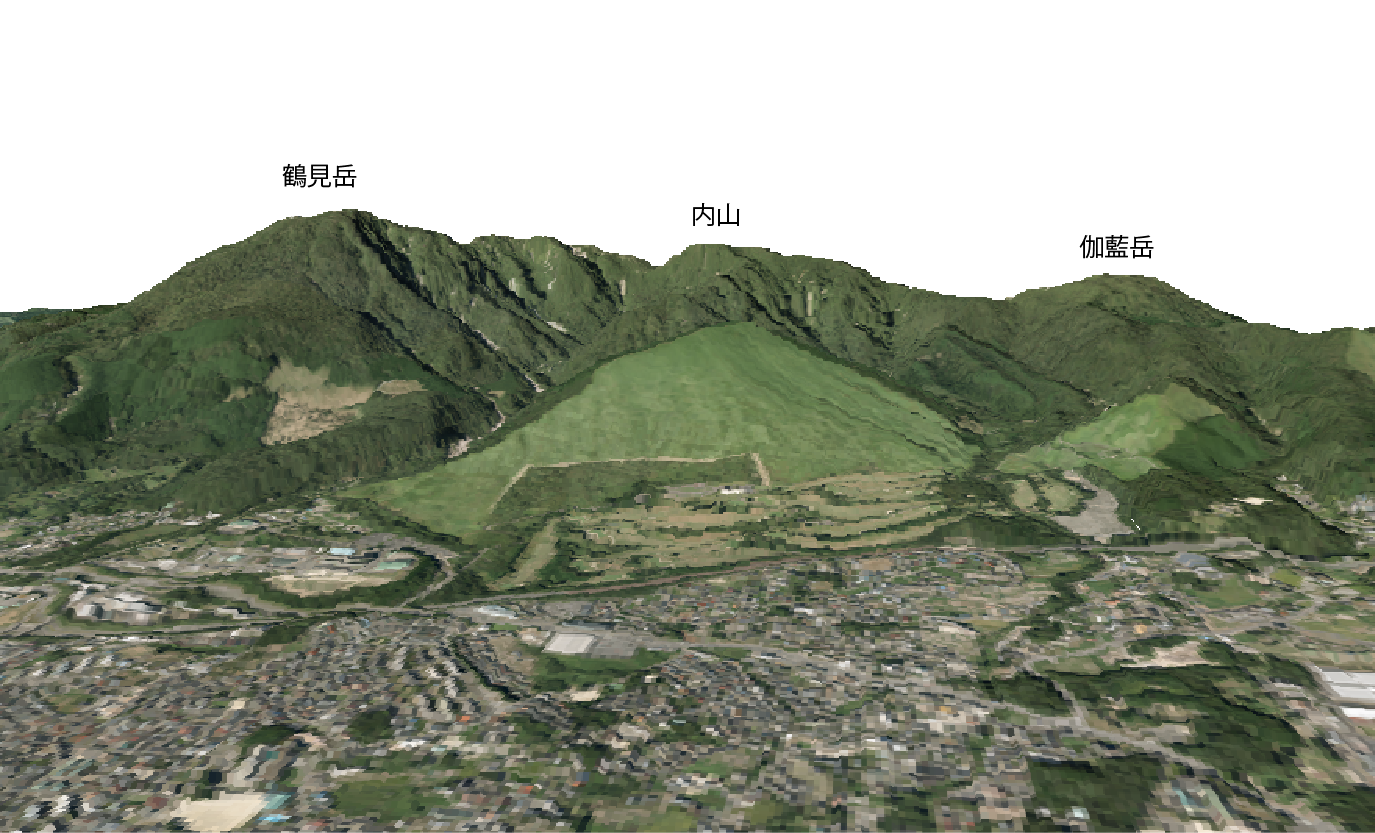

■ 鶴見岳・伽藍岳の3D画像 鶴見岳・伽藍岳の東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
引用文献
小林哲夫（1984）由布・鶴見火山の地質と最新の噴火活動．地質学論集，24，93-108．
星住英夫・小野晃司・三村弘二・野田徹郎(1988)５万分の１地質図幅「別府」，地質調査所
５万分の１地質図幅「別府」ベクトルデータ（バージョンv01）産業技術総合研究所地質調査総合センター，https://gbank.gsj.jp/datastore/
