活火山の3D画像 箱根山
箱根山はカルデラ火山で、最大標高は神山の1437.7mです。箱根山はおよそ65万年前に活動し23万年前までにかけて成層火山を形成しました。27万年前から23万年前にかけてカルデラが形成され、それ以降の活動で中央火口丘群が形成されました。 1万年前以降の活動には、神山、二子山、冠ヶ岳を形成したマグマ噴火があります。およそ3千500年前には、冠ヶ岳の形成に引き続いて、神山が崩壊し岩屑なだれが発生しました。岩屑なだれは早川上流部を塞き止め芦ノ湖をつくりました。 歴史時代にも大涌谷でたびたび水蒸気噴火が発生しました。最新の噴火は2015年6月25日に始まった水蒸気噴火で火山灰の放出、熱泥流の発生が確認されています（神奈川県温泉地学研究所のウェブサイト）。

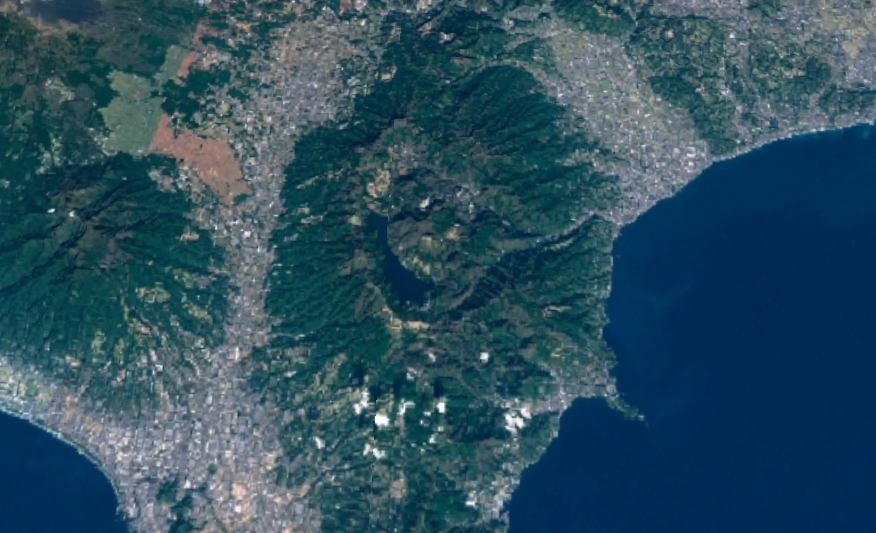

■ 箱根山の3D画像 箱根山の南側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

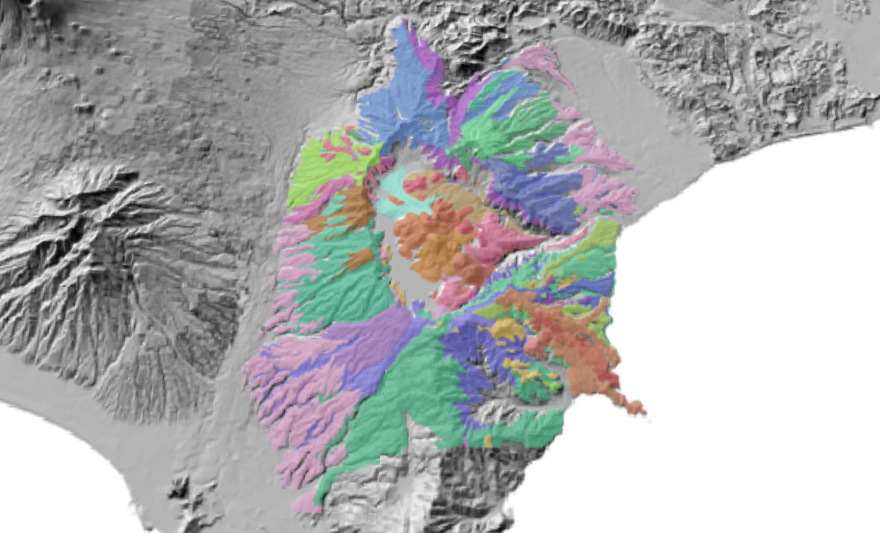

■ 箱根山の3D地質図 箱根山の南側から見た画像になります。
地質図は長井・高橋（2008）をデジタル化しました。
標高モデルはASTER GDEMを用いました。

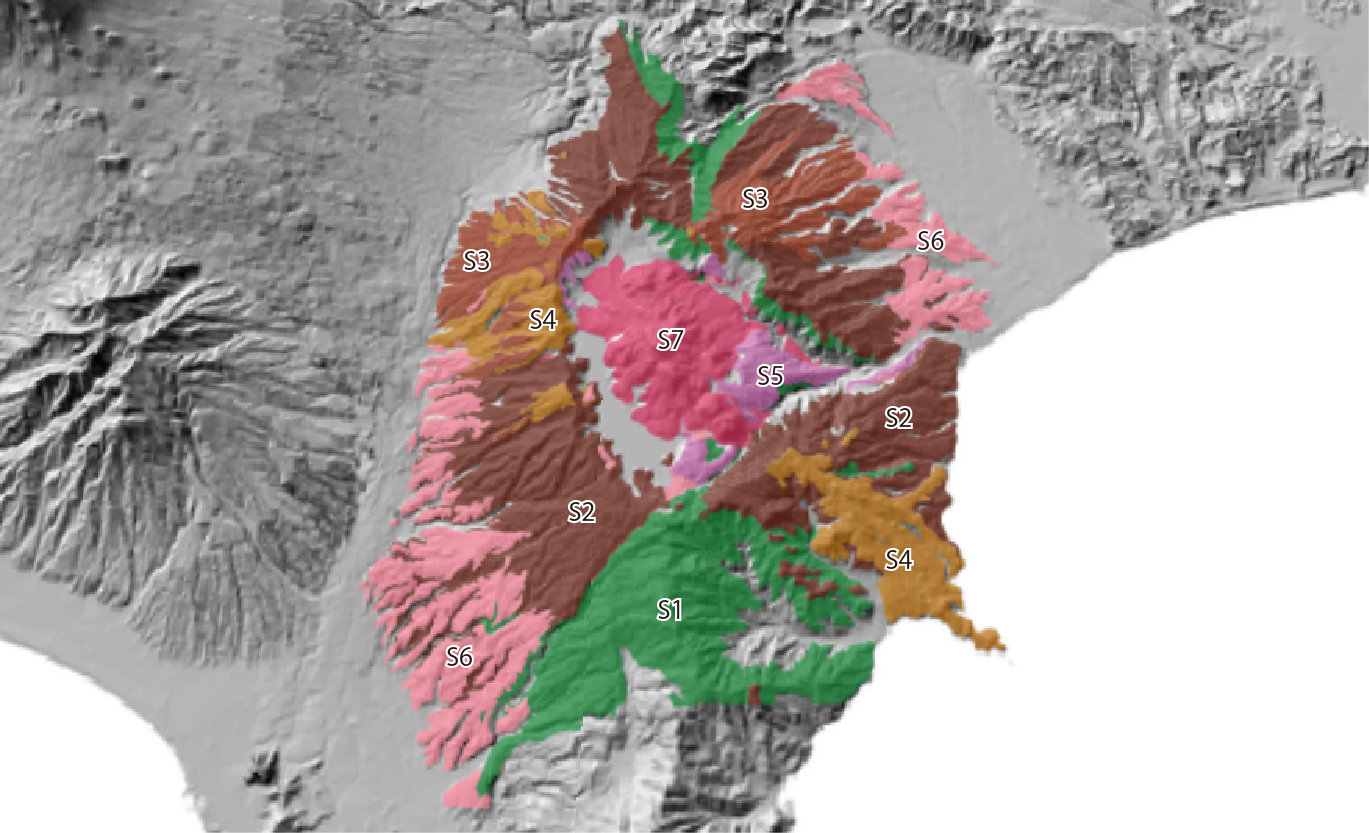

■ 箱根山の3D地質図 箱根山の南側から見た画像になります。
S1：ステージ1（65～35万年前）、S2：ステージ2（35～27万年前）、S3：ステージ3（27～23万年前）、S4：ステージ4（23～13万年前）、S5：ステージ5（13～8万年前）、S6：ステージ6：（8～4万年前）、S7（4万年前～現在）
地質図は長井・高橋（2008）をデジタル化しました。
標高モデルはASTER GDEMを用いました。
■ 箱根山の3D画像 箱根山の北側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

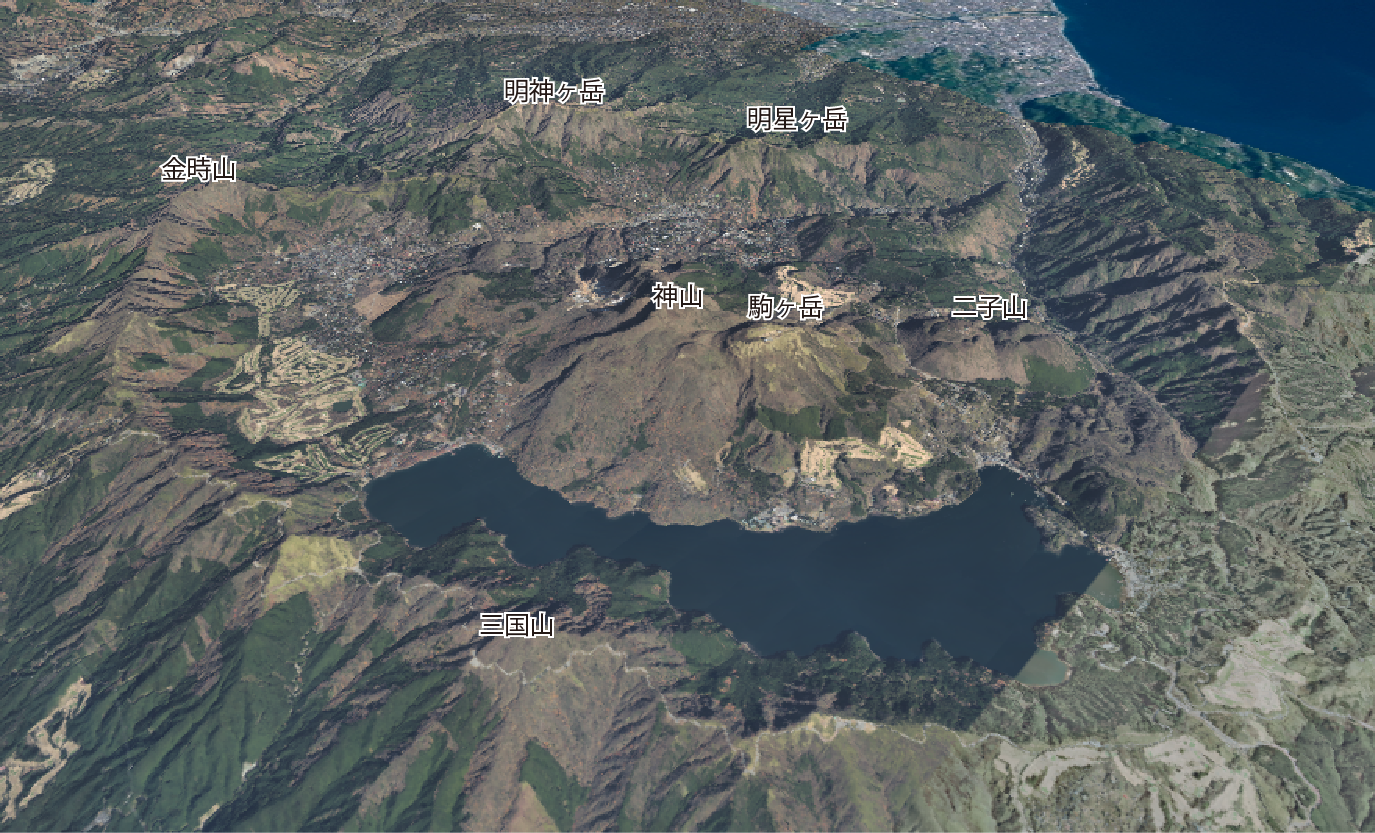

■ 箱根山の3D画像 箱根山の西側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

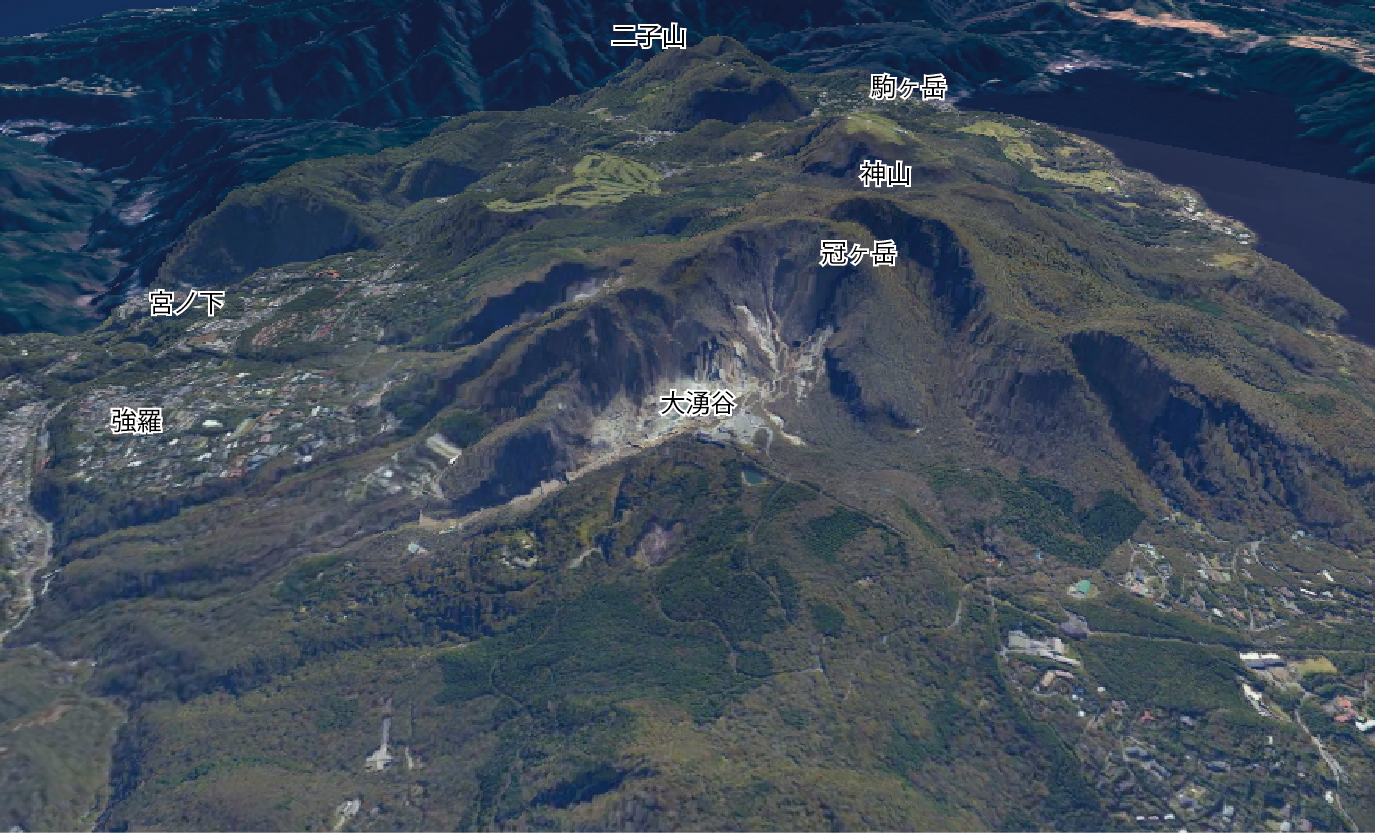

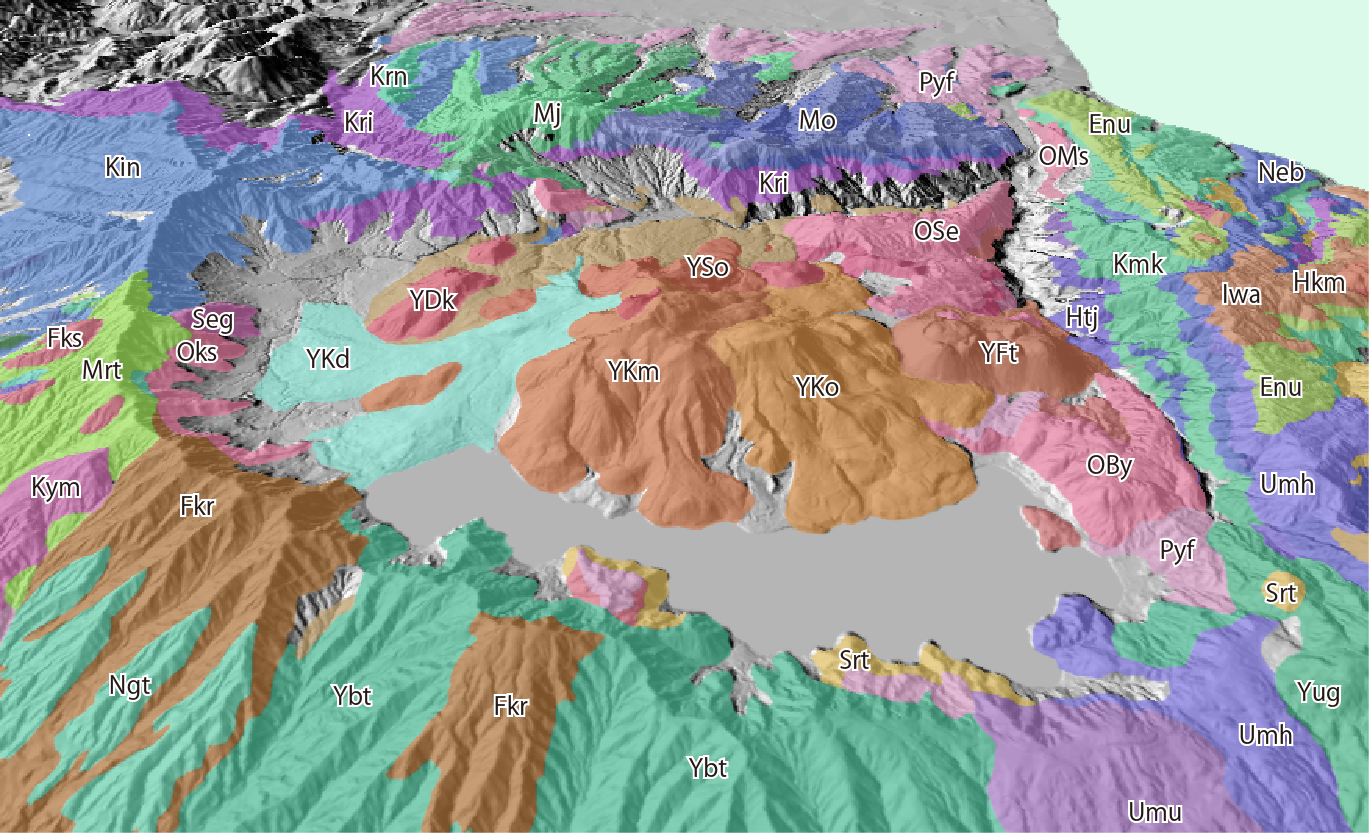

■ 箱根山中心部の3D地質図 箱根山の西側から見た画像になります。
ステージ7 後期中央火口丘噴出物 4万年前～現在
Ykm：冠ヶ岳溶岩、YKd：神山岩屑なだれ堆積物、：YFt：二子山溶岩、KYm：神山溶岩グループ、YKo：駒ヶ岳溶岩、YSo：早雲山溶岩グループ、YDk：台ヶ岳溶岩・小塚山溶岩・丸山溶岩
ステージ6 8～4万年前
Pyf：火砕流堆積物
ステージ5 前期中央火口丘噴出物 13～8万年前
Oby：屏風山溶岩・二子山下部溶岩、Ose：浅間山溶岩グループ
ステージ4 外輪山（カルデラ形成期）噴出物 23～13万年前
Kym：960m山（神山）溶岩、Seg：仙石火山体、Mkm：幕山溶岩、Hkm：本小松溶岩グループ、Fks：深沢溶岩グループ、Iwa：岩溶岩流グループ
ステージ3 外輪山（成層火山群形成期）噴出物 27～23万年前
Mrt：丸山火山体、Ngt：長尾峠溶岩グループ、Mj：明神ヶ岳溶岩グループ
ステージ2 外輪山（成層火山群形成期）噴出物 35～27万年前
Enu：江之浦溶岩グループ、Neb：根府川溶岩グループ、Kmk：米神溶岩グループ、Umu：海ノ平溶岩グループ、Umh：箱根峠溶岩グループ、Fkr：深良火山体、Ybt：山伏峠火山体、Mo：明星ヶ岳溶岩グループ、Srt：白糸川溶岩グループ、Kin：金時山溶岩グループ、Krn：苅野溶岩グループ
ステージ1 外輪山（成層火山群形成期）噴出物 65～35万年前
Yug：湯河原火山体、Oks：大唐沢溶岩グループ、Kri：狩川溶岩グループ、Htj：畑宿溶岩グループ
地質図は長井・高橋（2008）をデジタル化しました。
標高モデルはASTER GDEMを用いました。
■ 金時山から見た大涌谷の噴煙 2015年7月24日撮影
■ 大涌谷と冠ヶ岳
■ 長尾峠から見た神山岩屑なだれ堆積物 中央奥が神山・冠ヶ岳、左の高まりが台ヶ岳
■ 真鶴岬 遠景が箱根山
引用文献
長井雅史・高橋正樹（2008）箱根火山の地質と形成史.神奈川博調査研報（自然），13，25-42．
