活火山の3D画像 新島
新島は溶岩ドーム群からなり、最高標高は宮塚山の432mです。過去1万年間に数回の噴火が認められ、最新の活動は886年～887年の大規模噴火で、この噴火により向山火山が形成されました。
■ 新島の3D画像 新島の南東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

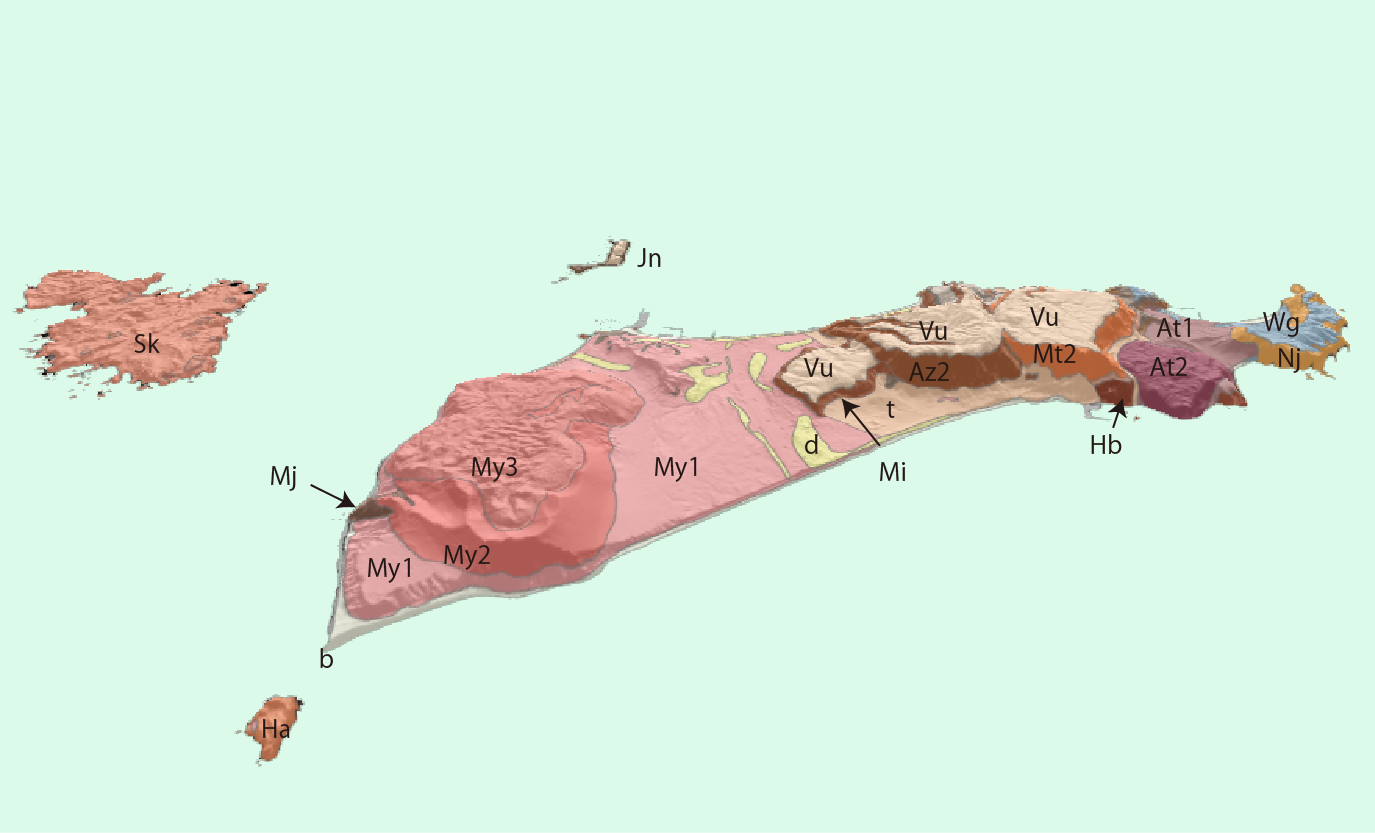

■ 新島の3D地質図 新島の南東側から見た画像になります。
b：海浜堆積物、d：砂丘堆積物、t：崖錐堆積物
向山火山
My3：溶岩円頂丘、My2：火砕丘、My1：火砕サージ堆積物
阿土山火山
At2：溶岩円頂丘、At1：火砕丘および火砕サージ堆積物
Wg：若郷火山火砕サージ堆積物
Sk：式根島火山
Sk：溶岩円頂丘
Ha：早島火山溶岩円頂丘、vu：未区分火山砕屑性堆積物
宮塚山火山
Mt2：溶岩円頂丘、Mt1：火砕丘
Nj：新島山火山溶岩円頂丘、Hs：旗城鼻火山溶岩円頂丘、Hb：羽伏磯火山溶岩円頂丘
赤埼峰火山
Az2：溶岩円頂丘、Az1：火山角礫岩
Mi：峰路山火山溶岩円頂丘、SD：鳥分沢火山砕屑岩堆積物及び大三山火山砕屑性堆積物、Oi：大磯火山溶岩円頂丘、Ji：ジナーカ火山溶岩円頂丘、St：瀬戸山火山溶岩円頂丘、Mj:丸島峰火山溶岩円頂丘、Jn：地内山火山溶岩円頂丘
地質図は一色（1987）をデジタル化したデータを用いました。
標高モデルはASTER GDEMを用いました。
■ 新島の3D画像 新島の北西側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
■ 新島の3D地質図 新島の北西側から見た画像になります。
b：海浜堆積物、d：砂丘堆積物、t：崖錐堆積物
向山火山
My3：溶岩円頂丘、My2：火砕丘、My1：火砕サージ堆積物
阿土山火山
At2：溶岩円頂丘、At1：火砕丘および火砕サージ堆積物
Wg：若郷火山火砕サージ堆積物
Sk：式根島火山
Sk：溶岩円頂丘
Ha：早島火山溶岩円頂丘、vu：未区分火山砕屑性堆積物
宮塚山火山
Mt2：溶岩円頂丘、Mt1：火砕丘
Nj：新島山火山溶岩円頂丘、Hs：旗城鼻火山溶岩円頂丘、Hb：羽伏磯火山溶岩円頂丘
赤埼峰火山
Az2：溶岩円頂丘、Az1：火山角礫岩
Mi：峰路山火山溶岩円頂丘、SD：鳥分沢火山砕屑岩堆積物及び大三山火山砕屑性堆積物、Oi：大磯火山溶岩円頂丘、Ji：ジナーカ火山溶岩円頂丘、St：瀬戸山火山溶岩円頂丘、Mj:丸島峰火山溶岩円頂丘、Jn：地内山火山溶岩円頂丘
地質図は一色（1987）をデジタル化したデータを用いました。
標高モデルはASTER GDEMを用いました。
引用文献
一色直記(1987)5万分の1地質図幅「新島」，地質調査所
5万分の1地質図幅「新島」ベクトルデータ（バージョンv01）産業技術総合研究所地質調査総合センター，https://datastore.gsj.jp/
